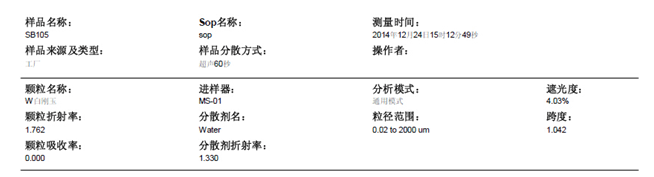

一、Part1，Part2樣品、分散方法、測試條件

    1、樣品名稱，樣品來源及類型，顆粒名稱，操作者：

    這4項(xiàng)是由用戶輸入對被樣品及測試人員進(jìn)行說明，可以保存在測試結(jié)果中，供打印和閱覽。

    2、測量時(shí)間：是測試樣品的具體時(shí)間，由電腦內(nèi)部的時(shí)鐘自動(dòng)生成,表中的樣品的測試時(shí)間為2014年12月24日下午15點(diǎn)12分

    3、顆粒折射率，顆粒吸收率，分散劑折射率：

    這3個(gè)參數(shù)是樣品和分散劑的光學(xué)參數(shù)，即被測樣品的折射率和吸收率，以及測量此樣品時(shí)使用的分散介質(zhì)的折射率。在測試樣品前，應(yīng)根據(jù)被測量樣品的化學(xué)成分或者名稱，查折射率表后將這3個(gè)參數(shù)輸入到測試程序中，由于目前的激光粒度儀一般情況下使用全程米氏（MIE）散射理論，需要這3個(gè)參數(shù)才能建立準(zhǔn)確的測試矩陣，所以這3個(gè)數(shù)值必須準(zhǔn)確輸入到測試程序中，否則可能影響測試精度。

    注：遼儀牌系列激光粒度儀已將常見顆粒的折射率，吸收率保存在測試軟件的數(shù)據(jù)庫中，用戶使用時(shí)可在數(shù)據(jù)庫中直接調(diào)用。

    4、分散劑名、樣品分散方式：這2項(xiàng)是測試時(shí)使用的分散介質(zhì)和分散方法。分散介質(zhì)常見的有水、乙醇、四氯化碳等，但是無論使用哪種分散介質(zhì)，必須保證干凈，無顆粒物。

    分散方法，就是如何對樣品進(jìn)行分散，如是否超聲分散，超聲分散時(shí)間，超聲分散器的功率，是否對樣品進(jìn)行研磨，是否煮沸等。

    5、SOP名稱：SOP（Standard Operation Process）即標(biāo)準(zhǔn)操作流程，遼儀牌系列激光粒度儀的測試程序，可以將Part1，Part2中的1、3、4、6幾個(gè)項(xiàng)目保存為一個(gè)獨(dú)立的SOP文件，如果再次測試此類樣品，可以不用重新輸入這些參數(shù)，只需調(diào)取SOP文件即可，這樣就極大的簡化了用戶的測試過程，提高了測試速度。此處的SOP名稱就是針對此樣品保存的SOP文件的文件名。

    6、進(jìn)樣器：在測試此樣品過程中使用的進(jìn)樣方式，如遼儀牌GSL系列激光顆粒分布測量儀具有MS-01微量進(jìn)樣裝置和內(nèi)置循環(huán)進(jìn)樣裝置兩種進(jìn)樣方式。

    7、分析模式、粒徑范圍：分析模式是指從樣品散射光數(shù)據(jù)得到最終的測量結(jié)果所使用的反演算法，遼儀牌粒度分析儀具有“自由分布模式”，“單峰模式”，以及“多峰模式”，“對數(shù)正態(tài)分布模式”等幾種反演算法。粒徑范圍是指粒度儀的實(shí)際測量范圍而不是被測樣品的粒度分布范圍。

    8、遮光度（遮光比）：測試此樣品時(shí)，配置的樣品懸浮液的遮光比。遮光比的正確選擇是激光粒度儀在粒度測試過程中的一個(gè)重要的步驟，遮光比實(shí)際就是代表了被測樣品的濃度，遮光比這個(gè)參數(shù)嚴(yán)重影響到粒度測試結(jié)果的準(zhǔn)確性和代表性。激光粒度儀的原理要求在測試過程中，樣品的濃度以樣品中顆粒之間相互不發(fā)生二次散射為原則，理論上就是要求顆粒之間的距離為顆粒直徑的3倍,但是這個(gè)要求比較難以掌握，因此在實(shí)際的粒度測試中，通過調(diào)整遮光比的數(shù)值來盡量保證顆粒之間不發(fā)生二次散射。遮光比不宜過大（超過50%）或者過?。ǖ陀?%），遮光比過大時(shí)，顆粒的濃度過高，容易發(fā)生二次散射，測量結(jié)果誤差增大；遮光比過低，樣品中顆粒的濃度太低，顆粒數(shù)太少，測試結(jié)果的代表性很差，甚至可能導(dǎo)致測試結(jié)果是無效的，因此在測試過程中，對遮光比的選取要通過反復(fù)試驗(yàn)，以得到正確的測量結(jié)果。

    一般來說，對于比較粗的樣品，遮光比可以選擇的比較高，如20~30%，一般不要超過40%，正常情況可以為10~25%。對于超細(xì)的樣品，可以適當(dāng)降低，但最終還需通過反復(fù)實(shí)驗(yàn)，找到對應(yīng)樣品測試時(shí)遮光比的最佳數(shù)值。

    9、跨度：被測樣品的跨度值（span）?？缍仁呛饬繕悠贩植紝捳囊粋€(gè)參數(shù)，對于某些粉體，如三基色熒光粉等，是一個(gè)比較重要的參數(shù)，其計(jì)算公式為：

      上一篇：激光粒度儀測試報(bào)告的數(shù)據(jù)解讀 4-1

      下一篇：激光粒度儀測試報(bào)告的數(shù)據(jù)解讀 4-3

      遼寧儀表研究所有限責(zé)任公司 版權(quán)所有 不得轉(zhuǎn)載
